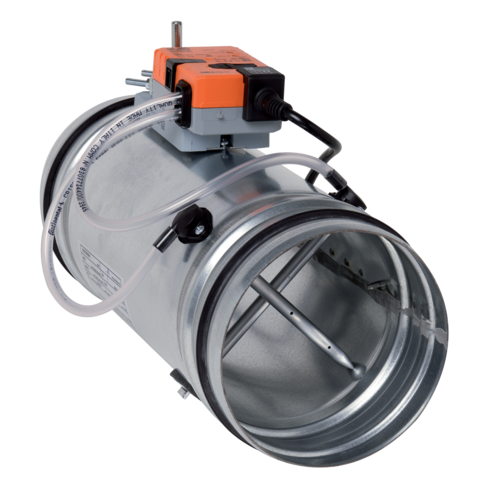

VAV XVA Standard
Sistema de regulación de caudal
Según una señal externa de 0-10V o 2-10V, la VAV modulará el caudal de aire en un amplio rango de caudales de manera precisa gracias a sus tomas de presión integradas. Los caudales mínimo y máximo son ajustables en el sitio mediante la aplicación Belimo o la herramienta de configuración asociada.
- cuerpo y hoja de cierre/apertura de acero galvanizado,
- hoja de cierre/apertura con junta,
- estanqueidad clase C,
- motor Belimo configurable en el sitio,
- funcionamiento con sensores de CO2 o termostato.
- se coloca directamente entre dos conductos circulares,
- montaje horizontal o vertical,
- dirección del flujo de aire indicada en el componente,
- modificación de los caudales mínimo/máximo in situ posible,
- alimentación 24V CA.
| Referencias | Precisión de caudal |
|---|---|
| 11017050 | 5% (> 2m/s ) |
| 11017051 | 5% (> 2m/s) |
| 11017052 | 5% ( > 2m/s ) |
| 11017053 | 5% (> 2m/s ) |
| 11017054 | 5% ( > 2 m/s ) |
| 11017055 | 5% ( > 2 m/s) |
| 11017056 | 5% ( > 2m/s ) |
| 11017183 | |
| 11017184 | |
| 11017185 | |
| 11017186 - VAV CIRCULAR XVA D250 | |
| 11017187 - VAV CIRCULAR XVA D315 | |
| 11017189 - VAV CIRCULAR XVA D400 | |
| 11017190 - VAV CIRCULAR XVA D500 | |
| 11017211 - VAV CIRCULAR XVA D100 |
| Referencias | L (mm) | Ø (mm) | Ø exterior (mm) | Peso (kg) |
|---|---|---|---|---|
| 11017050 | 400 |
125 |
122 |
2.5 |
| 11017051 | 400 |
160 |
157 |
3 |
| 11017052 | 400 |
200 |
197 |
3.5 |
| 11017053 | 580 |
250 |
247 |
5 |
| 11017054 | 580 |
315 |
312 |
6 |
| 11017055 | 650 |
400 |
397 |
8 |
| 11017056 | 850 |
500 |
497 |
12.5 |
| 11017183 | 310 |
125 |
124 |
1.5 |
| 11017184 | 400 |
160 |
159 |
2 |
| 11017185 | 400 |
200 |
199 |
2,5 |
| 11017186 - VAV CIRCULAR XVA D250 | 400 |
250 |
249 |
3 |
| 11017187 - VAV CIRCULAR XVA D315 | 500 |
315 |
314 |
5 |
| 11017189 - VAV CIRCULAR XVA D400 | 630 |
400 |
399 |
6.5 |
| 11017190 - VAV CIRCULAR XVA D500 | 630 |
500 |
499 |
10 |
| 11017211 - VAV CIRCULAR XVA D100 | 310 |
100 |
1,5 |
| Referencias | Caudal (m3/h) | Rango de caudal de aire (m3/h) | Rango de presión (Pa) |
|---|---|---|---|
| 11017050 | 90-530 |
||
| 11017051 | 150-870 |
||
| 11017052 | 230-1360 |
||
| 11017053 | 350-2120 |
||
| 11017054 | 560-3365 |
||
| 11017055 | 900-5425 |
||
| 11017056 | 1400-8480 |
||
| 11017183 | 53-530 |
||
| 11017184 | 87-870 |
||
| 11017185 | 138-1380 |
||
| 11017186 - VAV CIRCULAR XVA D250 | 212-2120 |
||
| 11017187 - VAV CIRCULAR XVA D315 | 337-3370 |
||
| 11017189 - VAV CIRCULAR XVA D400 | 543-5430 |
20-1000 |
|
| 11017190 - VAV CIRCULAR XVA D500 | 848-8480 |
20-1000 |
|
| 11017211 - VAV CIRCULAR XVA D100 | 34-340 |
20-1000 |
| Referencias | Frecuencia (Hz) | Intensidad de protección (A) | Alimentación eléctrica | Tensión (V) |
|---|---|---|---|---|
| 11017050 | 50/60 |
6 |
24 |
|
| 11017051 | 50/60 |
6 |
24 |
|
| 11017052 | 50/60 |
6 |
24 |
|
| 11017053 | 50/60 |
6 |
24 |
|
| 11017054 | 50/60 |
6 |
24 |
|
| 11017055 | 50/60 |
6 |
24 |
|
| 11017056 | 50/60 |
6 |
24 |
|
| 11017183 | IP54 |
24 |
||
| 11017184 | IP54 |
24 |
||
| 11017185 | IP54 |
24 |
||
| 11017186 - VAV CIRCULAR XVA D250 | IP54 |
24 |
||
| 11017187 - VAV CIRCULAR XVA D315 | IP54 |
24 |
||
| 11017189 - VAV CIRCULAR XVA D400 | IP54 |
Monofásica |
24 |
|
| 11017190 - VAV CIRCULAR XVA D500 | IP54 |
Monofásica |
24 |
|
| 11017211 - VAV CIRCULAR XVA D100 | IP54 |
24 |
| Referencias | Clasificación al fuego |
|---|---|
| 11017050 | A1 |
| 11017051 | A1 |
| 11017052 | A1 |
| 11017053 | A1 |
| 11017054 | A1 |
| 11017055 | A1 |
| 11017056 | A1 |
| 11017183 | A1 |
| 11017184 | A1 |
| 11017185 | A1 |
| 11017186 - VAV CIRCULAR XVA D250 | A1 |
| 11017187 - VAV CIRCULAR XVA D315 | A1 |
| 11017189 - VAV CIRCULAR XVA D400 | A1 |
| 11017190 - VAV CIRCULAR XVA D500 | A1 |
| 11017211 - VAV CIRCULAR XVA D100 |
