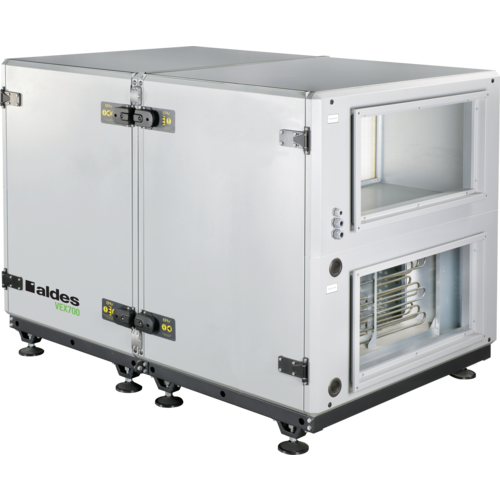

VEX700 Central de tratamiento de aire

VEX700

Central de tratamiento de aire

La unidad VEX700 es una unidad de tratamiento de aire rotativa ideal para espacios pequeños, debido a su baja huella y conexiones superiores.
VEX700
Descargar archivo de la biblioteca CAD
VEX700
VEX700 es una solución con una buena relación calidad-precio con intercambiador rotativo capaz de asegurar caudales importantes (hasta 10000 m³/h) a pesar de su tamaño reducido gracias especialmente a sus conexiones en la parte superior. Su interfaz de configuración permite adaptar su funcionamiento a una amplia variedad de aplicaciones.
VEX700

Los + productos

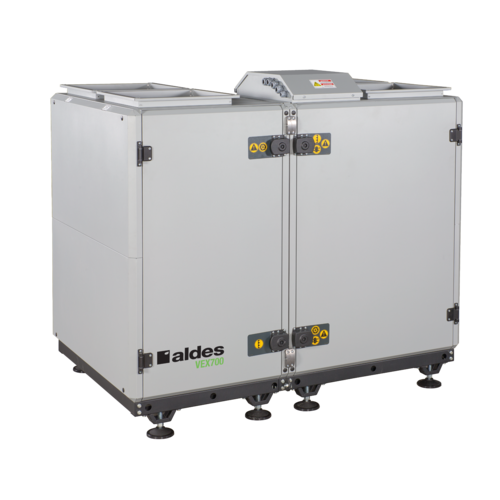

  • Versión T: Unidades de tratamiento de aire de tamaño reducido (montajes verticales, bi-bloques)
  • Regulación comunicante GTC montada y programada en fábrica
  • Calidad de aire y confort térmico óptimos gracias a una amplia gama de filtros y baterías
  • fácil de instalar y configurar.

VEX700 aporta aire nuevo y filtrado al edificio y recupera el calor del aire extraído con su intercambiador de calor de alto rendimiento. El aire entrante puede ser calentado y/o enfriado con una gama completa de baterías.

  • 8 modelos VEX700 hasta 10000 m³/h,
  • versiones horizontal (H) y vertical (T),
  • unidades mono & bi-bloque,
  • construcción autoportante con paneles de acero galvanizado,
  • pintura exterior RAL 7042,
  • aislamiento por 50 mm de lana mineral, densidad 70 kg/m³,
  • acceso a todos los componentes a través de puertas con bisagras montadas en la parte frontal y al sistema de control a través de una trampilla central específica,
  • intercambiador de calor rotativo de alta eficiencia (hasta el 86%),
  • sector de purga de serie,
  • velocidad variable de rotación del intercambiador de serie,
  • motor EC y ruedas de reacción de alto rendimiento,
  • filtros compactos ISO ePM10 50% (M5) en aire extraído e ISO ePM 65% (F7) en aire soplado (estándar),
  • filtros ISO ePM10 50% (M5), ISO ePM 65% (F7) & ISO ePM1 80% (F9) disponibles,
  • pre-filtros ISO ePM10 50% (M5) o ISO ePM 65% (F7) opcionales,
  • baterías internas o externas: eléctricas, agua caliente, agua fría, change-over +/-,
  • módulo adiabático en accesorios,
  • interruptor de proximidad disponible opcionalmente,
  • regulación EXcon con pantalla táctil,
  • deshielo mediante reducción de velocidad de la rueda,
  • free-cooling de serie,
  • Modbus RTU y Bacnet MS-TP y TCP-IP de serie.
  • Regulación ExCon:
    • velocidad constante,
    • caudal de aire constante,
    • presión constante,
    • control del caudal de aire mediante una sonda CO2/COV (señal 0-10 V),
    • reloj incorporado: las horas de funcionamiento pueden ser controladas por un temporizador.
  • Configuración y monitoreo a través de:
    • mando a distancia,
    • interfaz web,
    • comunicación BMS a través de los protocolos ModbusRTU, Bacnet, TCP/IP o MS/TP.

Tratamiento de aire diseñado para edificios terciarios nuevos o renovados: oficinas, comercios, hoteles, etc.

Sentido de la conexión Tipo de intercambiador Tipo de motor Tipo de rodete

Top

Rotativo

EC

Reacción

VEX700 VEX700 VEX700
Referencias A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) K (mm) M (mm) S (mm) Peso (kg)
11059327 - VEX720 H/T

705

740

1630

1010

1245



400

200

600

700

250

11059328 - VEX725 H/T

705

740

1630

1010

1245



400

200

600

700

250

11059329 - VEX740 H/T

805

840

1630

1110

1345



400

250

600

800

280

11059330 - VEX750 H/T

955

1010

1580

1145

1380

690

890

400

350

870

950

340

11059337 - VEX760T

1055

1110

1580

1245

1480

690

890

400

400

870

1050

370

11059338 - VEX770T

1185

1240

1580

1245

1480

690

890

400

450

870

1200

410

11059339 - VEX780 H/T

1405

1460

1930

1405

1680

860

1070

550

500

1050

1300

485

11059340 - VEX790 H/T

1405

1460

1930

1405

1680

860

1070

550

500

1050

1300

500

Referencias Caudal máx (m3/h)
11059327 - VEX720 H/T

1100

11059328 - VEX725 H/T

1400

11059329 - VEX740 H/T

2200

11059330 - VEX750 H/T

3400

11059337 - VEX760T

4700

11059338 - VEX770T

6200

11059339 - VEX780 H/T

8000

11059340 - VEX790 H/T

9900

Referencias Rendimiento máx. del intercambiador (%)
11059327 - VEX720 H/T

81,1

11059328 - VEX725 H/T

78,6

11059329 - VEX740 H/T

78,4

11059330 - VEX750 H/T

79,7

11059337 - VEX760T

78,8

11059338 - VEX770T

80,9

11059339 - VEX780 H/T

81,1

11059340 - VEX790 H/T

80,8

Referencias Frecuencia (Hz) Intensidad máx consumo TRI 400V (A) Intensidad nominal (A) Potencia máx eléctrica de la central (kW) Tensión de la central (V)
11059327 - VEX720 H/T

2

1

400

11059328 - VEX725 H/T

50

2



1

400

11059329 - VEX740 H/T

50

3



1,5

400

11059330 - VEX750 H/T

50

4,7



2,4

400

11059337 - VEX760T

50

7



3,5

400

11059338 - VEX770T

50

11,5



5,8

400

11059339 - VEX780 H/T

50

13,9



7

400

11059340 - VEX790 H/T

50

21,4



11

400

  • Texte ErP - Ventilation  :  Conforme al reglamento de diseño ecológico 1253/2014 y etiquetado energético 1254/2014 para ventilación. Para conocer la escala de clases energéticas, ver la página Reglamentación ErP.
  • Eligibilidad al CEE  :  Sí

Referencias de productos y accesorios

  • VEX720 H/T
    VEX720 H/T
    11059327
    desde 12848,00 (sin IVA)
  • VEX725 H/T
    VEX725 H/T
    11059328
    desde 13880,00 (sin IVA)
  • VEX740 H/T
    VEX740 H/T
    11059329
    desde 15600,00 (sin IVA)
  • VEX750 H/T
    VEX750 H/T
    11059330
    desde 21101,00 (sin IVA)
  • VEX760T
    VEX760T
    11059337
    desde 22084,00 (sin IVA)
  • VEX770T
    VEX770T
    11059338
    desde 23263,00 (sin IVA)
  • VEX780 H/T
    VEX780 H/T
    11059339
    desde 26704,00 (sin IVA)
  • VEX790 H/T
    VEX790 H/T
    11059340
    desde 31076,00 (sin IVA)

Documentos

Showing 1 - y of documento
  • Doc Técnica VEX700T
    Documentación Técnica & Comercial
    3 MB
  • Ficha ErP VEX700T
    Conformidades
    601 KB
  • Manual de Advertencias EasyVEC® C4 micro-watt + 300-700/1000-3000/4000-12000/micro-watt 300/700/1000-3000/4000-12000/Standard 1000-2500/4000-12000/PRO 400-700/ULTRA 1000-4000/ULTIMATE 1000-4000/Compact Standard/ Compact micro-watt/Compact micro-watt +/EasyVEC® Standard/EasyVEC® micro-watt/EasyVEC® micro-watt +/COMPO/DFE® Compact micro-watt/DFE® Top micro-watt/VEX300C/VEX300T/VEX308/VEX400/VEX500/VEX500-C4/VEX600/VEX700T
    Manuales
    242 KB
  • Manual de Instalación FR VEX700T
    Manuales
    5 MB
  • Manual de Instalación EN VEX700T
    Manuales
    5 MB
  • Notice VEX700H et VEX700T
    Notices
    5 MB

1 software

  • Selector VEX700T

    Herramienta de ayuda a la selección de los componentes de una unidad de tratamiento de aire
